传统的货架设计和多层阁楼式货架有比较大的区别。
传统的货架设计方法主要采用简化法,如将货架横梁结构简化为简支梁,牛腿结构简化为悬臂梁等,其结果也会造成理论上的计算强度不够或刚度不足,需要通过大量的货架单元试验数据来支持设计过程,或通过有关辅助设计软件进行设计验证。目前多采用钢结构设计软件、货架有限元辅助设计软件等对有关设计单元进行简化处理,在整体力系分析时,既要考虑货架整体的受力变形情况,也要考虑各零部件、各节点连接处的强度计算和系统稳定性验证。
那么多层阁楼式货架要怎么设计呢
多层阁楼式货架系统的设计遵循“最佳空间利用,实现最多货物存储,尽量减少货物破损,搬运路径便捷、最优,作业效率最高”的一般阁楼货架的设计准则,根据存储物品的要求,选择适用的货架结构单元、楼面结构及节点、搬运储存及管理系统。如某案例为人工储存的搁板多层阁楼式货架系统结构,主要设计参数为:货架总筒6600mm,货格宽度1800mm,货格深度600mm,楼面层高约两米,塑料周转箱为货物基本储存单元;采用货架立柱、抱盒梁、阶梯横梁及层板等为主体货架结标:在满足强度、刚度、稳定性等要求的前提下,达到技术先进、经济合理和安全适用的目的,并最终优化整体结构。

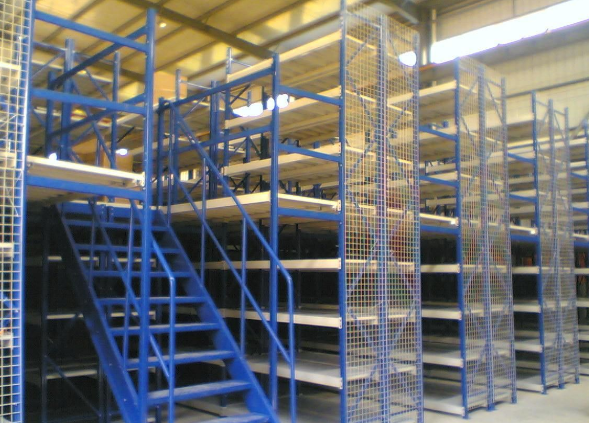

多层阁楼式货架
过道主支撑梁采用国标冷弯型材,主要分布在过道区域,平台支撑采用国标冷弯型材,由主、次支撑梁等组成,货格设计承载为300kg/层,平台设计承载为500N/m2;货架整体结构采用冷弯薄壁型钢结构,通过调整辅助立柱的布置位、货架立柱厚度的变化,有效均布货架结构受力,提高整体货架强度,通过货架结构水平拉杆的增加和调整进而优化货架结构的水平刚度,通过货架结构背部拉杆的增加和调整进而优化货架结构的竖向刚度,并合理布局货架单元,增强和优化多层阁楼式货架系统的整体刚度。
